FCUBE#
FCUBE [7] is a synthetic dataset for research in non-IID scenario with feature imbalance. This dataset is proposed in Federated Learning on Non-IID Data Silos: An Experimental Study.
Data points of FCUBE conain 3 features, that is, \(\mathcal{D}_{\text{FCUBE}} = \{ (\mathbf{x}, y) \}\), where each data point \(\mathbf{x} = (x_1, x_2, x_3)\), and label \(y \in \{ 0, 1 \}\). The distribution of data points is a cube in three dimentions, and if \(x_1 > 0\), then \(y = 0\), while \(y=1\) when \(x_1 < 0\). By default, we suggest 4000 data points for trainset, and 1000 for testset.
For more details, please refer to Section (IV-B-b) of original paper.
Dataset FCUBE will generate local .npy file if generate=True. And it also accepts common arguments for dataset: transform and target_transform to transform the input and target respectively.
Import related package and basic setting:
from matplotlib import pyplot as plt
from matplotlib.colors import ListedColormap
from mpl_toolkits.mplot3d import Axes3D
import seaborn as sns
%matplotlib notebook
import pandas as pd
import numpy as np
import sys
import fedlab_benchmarks
from fedlab_benchmarks.datasets import FCUBE
import torch
from torch.utils.data import DataLoader
sns.set_style('darkgrid')
Dataset#
Generation#
Generate trainset:
trainset = FCUBE('../../../../data-partition/FCUBE/', train=True, generate=True,
num_samples=1000)
train_loader = DataLoader(trainset, batch_size=20, shuffle=True)
Generate FCUBE data now...
../../../../data/FCUBE/fcube_train_X_1000.npy generated.
../../../../data/FCUBE/fcube_train_y_1000.npy generated.
Generate testset:
testset = FCUBE('../../../../data/FCUBE/', train=False, generate=True,
num_samples=250)
test_loader = DataLoader(testset, batch_size=20, shuffle=False)
Generate FCUBE data now...
../../../../data/FCUBE/fcube_test_X_250.npy generated.
../../../../data/FCUBE/fcube_test_y_250.npy generated.
Visualization#
For visualization, we first construct DataFrame for dataset:
train_df = pd.DataFrame({'x1': trainset.data[:,0],
'x2': trainset.data[:,1],
'x3': trainset.data[:,2],
'y': trainset.targets,
'split': ['train'] * trainset.targets.shape[0]})
test_df = pd.DataFrame({'x1': testset.data[:,0],
'x2': testset.data[:,1],
'x3': testset.data[:,2],
'y': testset.targets,
'split': ['test'] * testset.targets.shape[0]})
fcube_df = pd.concat([train_df, test_df], ignore_index=True)
The class distribution in FCUBE is balanced. Visualization of class distribution in trainset/testset:
sns.displot(fcube_df, x="y", col="split", bins=2, height=4, aspect=.6)
plt.savefig(f"../imgs/fcube_class_dist.png", dpi=400, bbox_inches = 'tight')

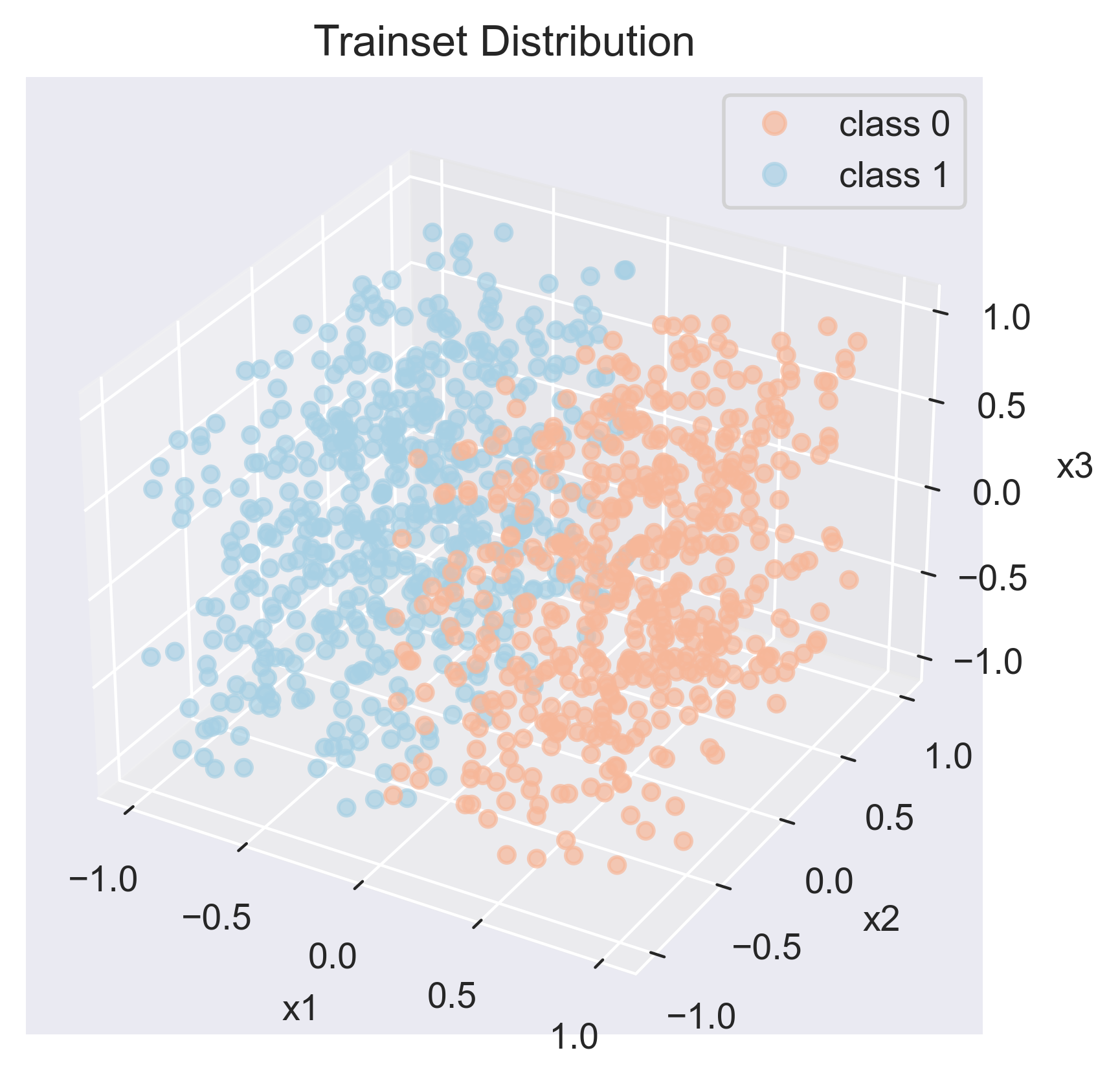

Data points distribution for trainset:
fig = plt.figure()
ax = fig.add_subplot(111, projection = '3d')
ax.set_xlabel("x1")
ax.set_ylabel("x2")
ax.set_zlabel("x3")
# get colormap from seaborn
cmap = ListedColormap(sns.color_palette("RdBu", 2).as_hex())
ax.scatter(train_df['x1'], train_df['x2'], train_df['x3'], c=train_df['y'], marker='o',
cmap=cmap,
alpha=0.7)
plt.title("Trainset Distribution")
plt.show()
plt.savefig("../imgs/fcube_train_dist_vis.png", dpi=400, bbox_inches='tight')
Data points distribution for testset:
fig = plt.figure()
ax = fig.add_subplot(111, projection = '3d')
ax.set_xlabel("x1")
ax.set_ylabel("x2")
ax.set_zlabel("x3")
# get colormap from seaborn
cmap = ListedColormap(sns.color_palette("RdBu", 2).as_hex())
scatter = ax.scatter(test_df['x1'], test_df['x2'], test_df['x3'], c=test_df['y'], marker='o',
cmap=cmap,
alpha=0.7)
plt.legend(handles=scatter.legend_elements()[0], labels=['class 0','class 1'])
plt.title("Testset Distribution")
plt.show()
plt.savefig("../imgs/fcube_test_dist_vis.png", dpi=400, bbox_inches='tight')
Data Partition#
FCUBE only supports 2 partition methods: - feature distribution skew: synthetic - IID
Limited by synthetic partition, client number for FCUBE can only be 4.
num_clients = 4
num_classes = 2
col_names = [f"class{i}" for i in range(num_classes)]
Synthetic partition#
From dataset visualization, we can see that the distribution of FCUBE data points is in a cube with \(-1 < x_1 < 1\), \(-1 < x_2 < 1\), \(-1 < x_3 < 1\).
In 'synthetic' partition, the cube is divided into 8 parts by plane \(x_1=0\), \(x_2=0\), and \(x_3=0\). Then, each pair of parts which are symmetric of \((0,0,0)\) is allocated for each client. In this way, feature distribution varies among parties while labels are still balanced.
Visualization from original paper:
# perform partition
synthetic_part = FCUBEPartitioner(trainset.data, partition="synthetic")
print(f"Client number: {len(synthetic_part)}")
# Client number: 4
csv_file = "../partition-reports/fcube_synthetic.csv"
partition_report(trainset.targets, synthetic_part.client_dict,
class_num=num_classes,
verbose=False, file=csv_file)
synthetic_part_df = pd.read_csv(csv_file,header=1)
synthetic_part_df = synthetic_part_df.set_index('client')
col_names = [f"class{i}" for i in range(num_classes)]
for col in col_names:
synthetic_part_df[col] = (synthetic_part_df[col] * synthetic_part_df['Amount']).astype(int)
# select first 4 clients for bar plot
synthetic_part_df[col_names].plot.barh(stacked=True)
plt.legend(loc='center left', bbox_to_anchor=(1, 0.5))
plt.xlabel('sample num')
plt.savefig(f"../imgs/fcube_synthetic.png", dpi=400, bbox_inches = 'tight')
Visualization of data points for each client:
# extract data and targets for each clients
client_data = [trainset.data[synthetic_part[cid]] for cid in range(num_clients)]
client_targets = [trainset.targets[synthetic_part[cid]] for cid in range(num_clients)]
fig = plt.figure(figsize=(10,10))
# get colormap from seaborn
cmap = ListedColormap(sns.color_palette("RdBu", 2).as_hex())
for row in range(2):
for col in range(2):
cid = int(2*row + col)
ax = fig.add_subplot(2, 2, cid+1, projection='3d', title=f"Client {cid}")
ax.set_xlabel("x1")
ax.set_xlabel("x2")
ax.set_xlabel("x3")
scatter = ax.scatter(client_data[cid][:,0],
client_data[cid][:,1],
client_data[cid][:,2],
c=client_targets[cid],
marker='o',
cmap=cmap,
alpha=0.7)
ax.legend(handles=scatter.legend_elements()[0], labels=['class 0','class 1'])
plt.show()
plt.savefig("../imgs/fcube_synthetic_part.png", dpi=500, bbox_inches='tight')

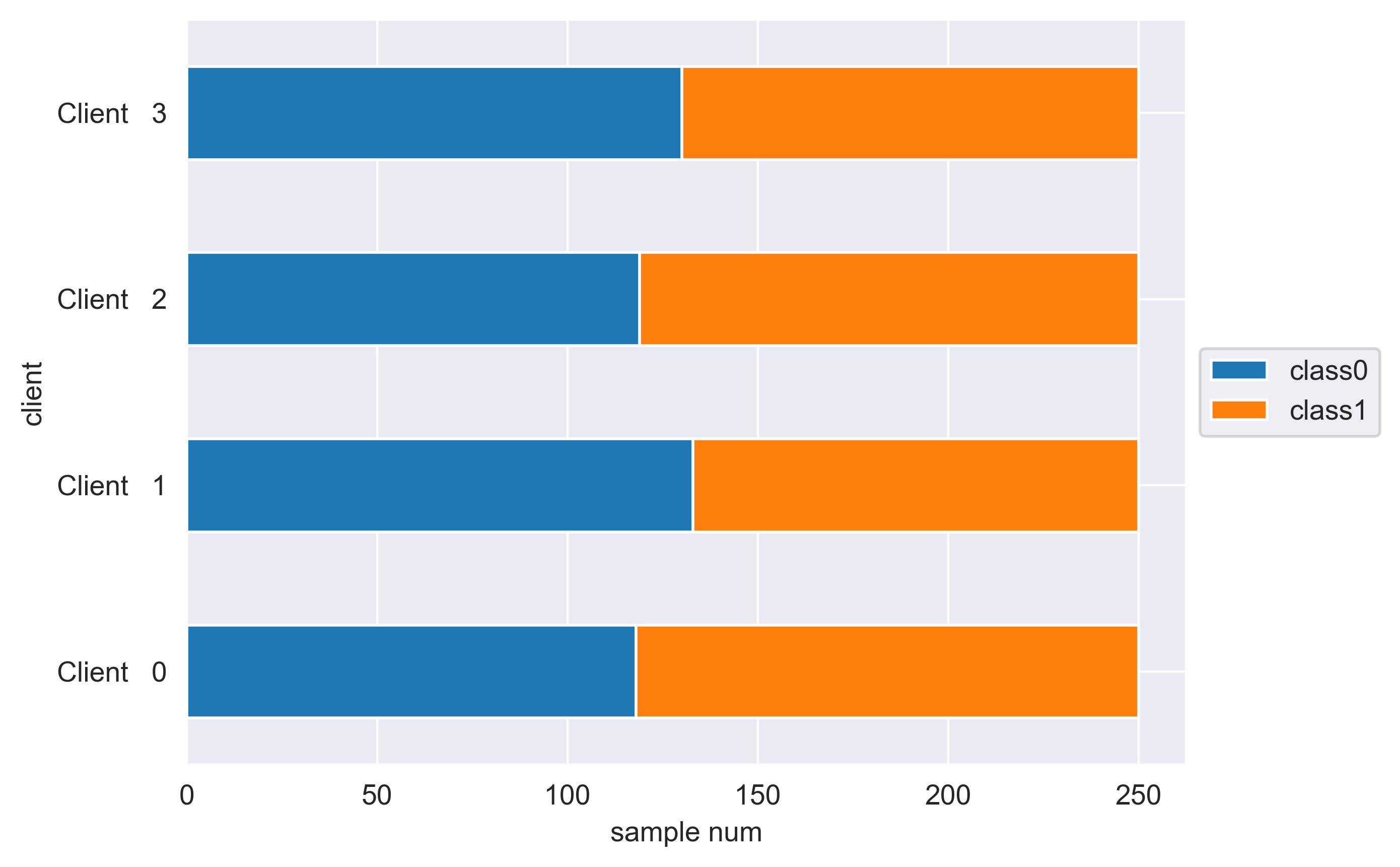

IID partition#
# perform partition
iid_part = FCUBEPartitioner(trainset.data, partition="iid")
csv_file = "../partition-reports/fcube_iid.csv"
partition_report(trainset.targets, iid_part.client_dict,
class_num=num_classes,
verbose=False, file=csv_file)
iid_part_df = pd.read_csv(csv_file,header=1)
iid_part_df = iid_part_df.set_index('client')
for col in col_names:
iid_part_df[col] = (iid_part_df[col] * iid_part_df['Amount']).astype(int)
# select first 4 clients for bar plot
iid_part_df[col_names].plot.barh(stacked=True)
# plt.tight_layout()
plt.legend(loc='center left', bbox_to_anchor=(1, 0.5))
plt.xlabel('sample num')
plt.savefig(f"../imgs/fcube_iid.png", dpi=400, bbox_inches = 'tight')

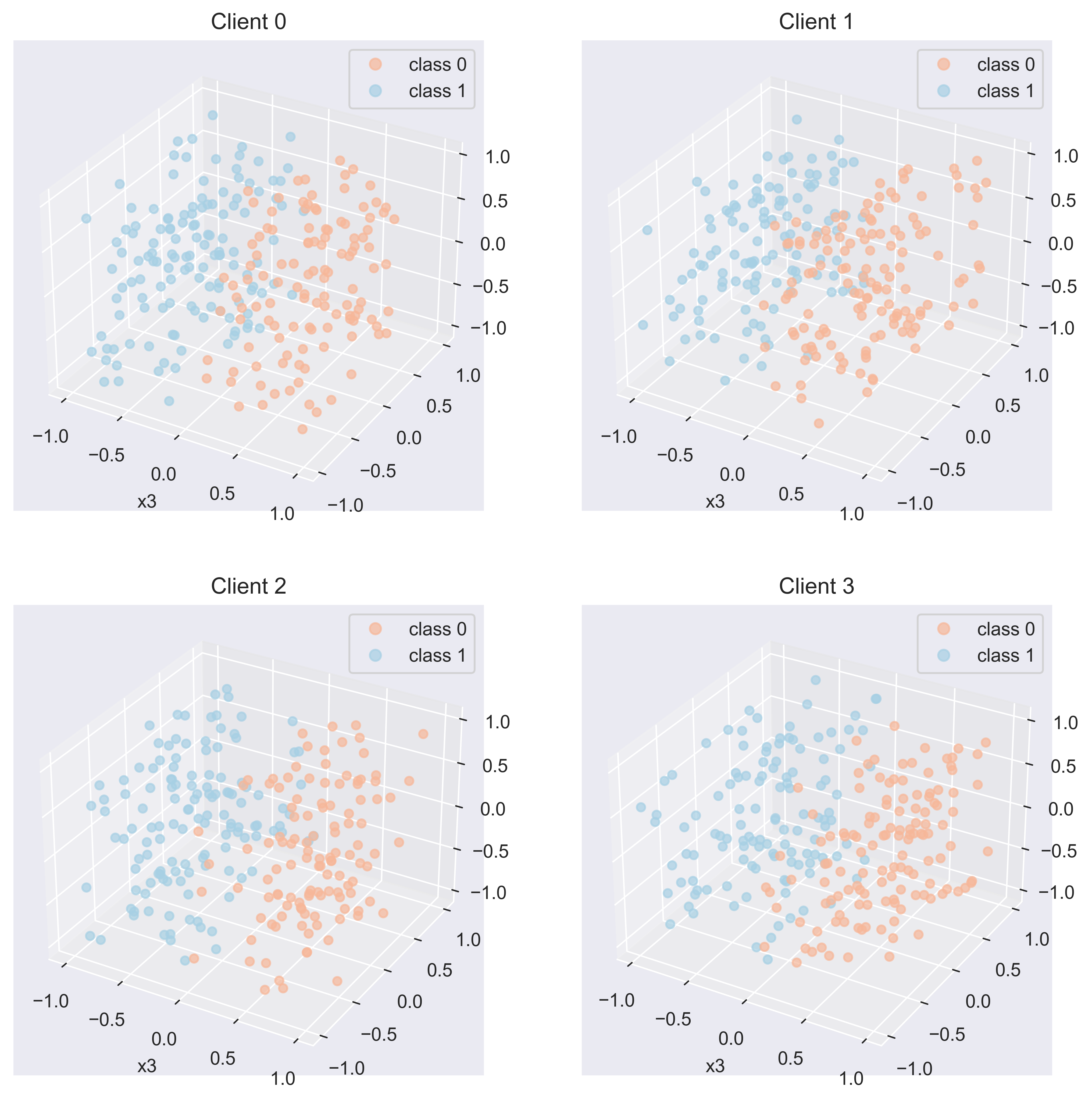

Visualization of data points for each client:
# extract data and targets for each clients
client_data = [trainset.data[iid_part[cid]] for cid in range(num_clients)]
client_targets = [trainset.targets[iid_part[cid]] for cid in range(num_clients)]
fig = plt.figure(figsize=(10,10))
# get colormap from seaborn
cmap = ListedColormap(sns.color_palette("RdBu", 2).as_hex())
for row in range(2):
for col in range(2):
cid = int(2*row + col)
ax = fig.add_subplot(2, 2, cid+1, projection='3d', title=f"Client {cid}")
ax.set_xlabel("x1")
ax.set_xlabel("x2")
ax.set_xlabel("x3")
scatter = ax.scatter(client_data[cid][:,0],
client_data[cid][:,1],
client_data[cid][:,2],
c=client_targets[cid],
marker='o',
cmap=cmap,
alpha=0.7)
ax.legend(handles=scatter.legend_elements()[0], labels=['class 0','class 1'])
plt.show()
plt.savefig("../imgs/fcube_iid_part.png", dpi=500, bbox_inches='tight')
Note
Complete code for FCUBE tutorial is here.
